ABB Terra AC

Aktualisiert

ABB bietet mit der Terra AC eine moderne Wallbox die via OCPP-Schnittstelle überschüssigen PV-Strom aus deiner Solaranlage in dein Auto laden kann.

Durch die Integration bei uns kann die Wallbox von überall auf der Welt bedient werden. Die Nutzung der ABB ChargerSync™ App und Webplattform ist dadurch aber eingeschränkt.



Vorbereitung

Um die ABB Terra AC mit uns zu verbinden ist es nötig das OCPP Backend der Wallbox zu aktivieren.

Vor Beginn der Einrichtung musst du deine ABB Wallbox mit dem Internet verbinden und die neuesten Updates installieren.

Wenn du bei uns die Wallbox anlegst, dann wird dir im Wallbox Menü deine OCPP-URL angezeigt.



Diesen Link musst du jetzt im TerraConfig hinterlegen.



  1. Gehe in deine TerraConfig App

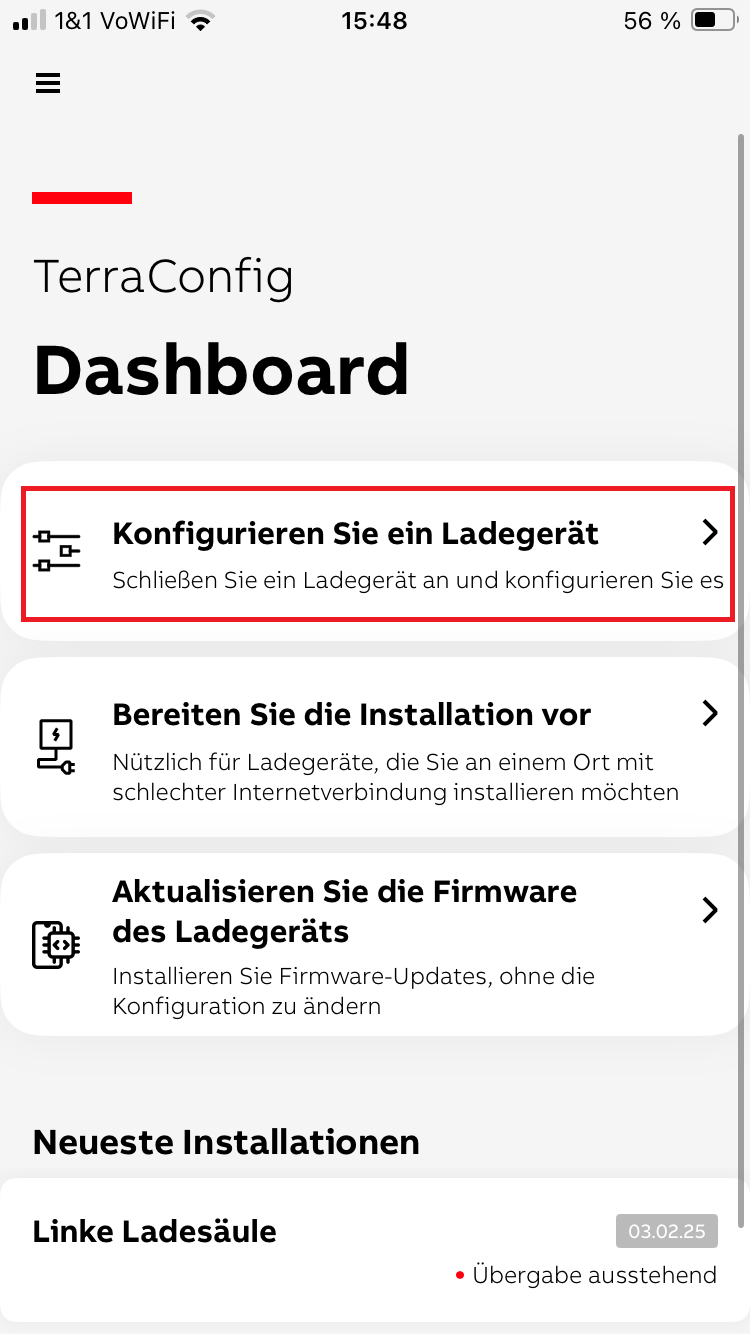

  2. Gehe auf Konfigurieren Sie ein Ladegrätimage0 (3).png

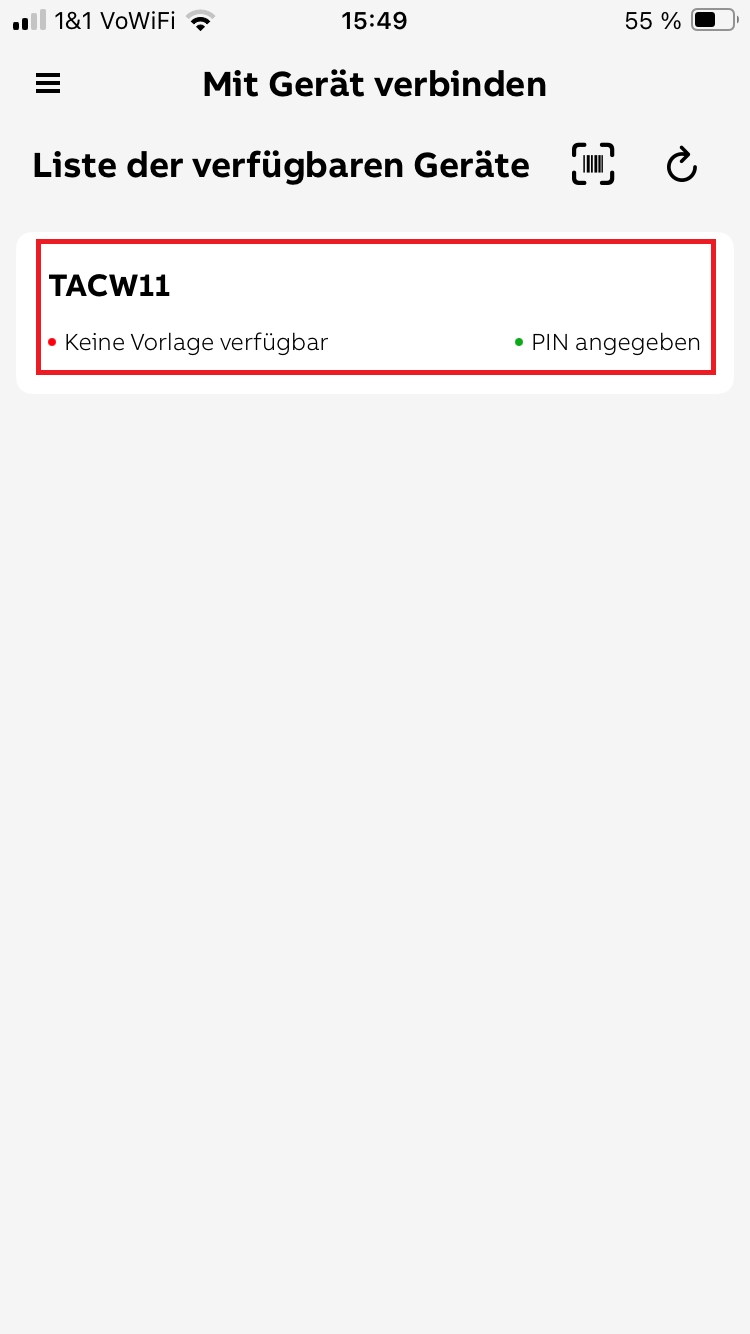

  3. Wähle deine Wallbox ausimage1 (1).png

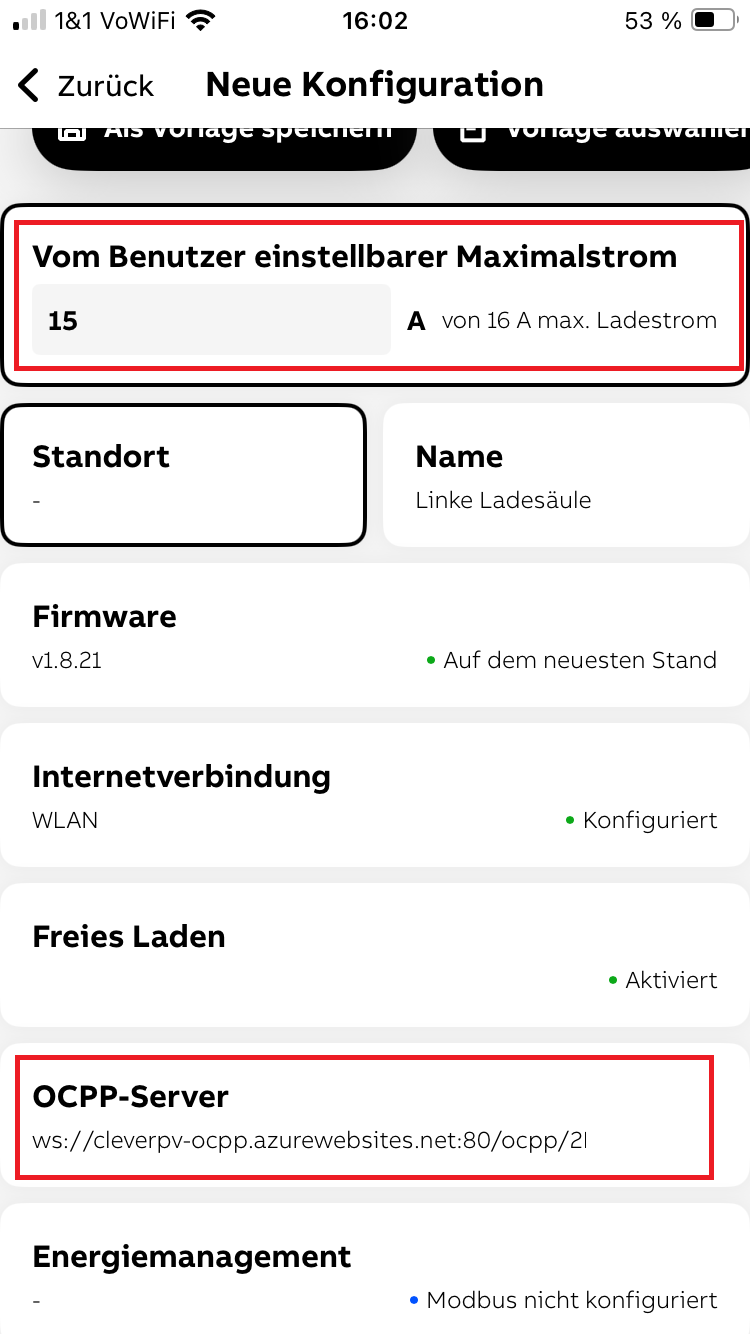

  4. Stell sicher, dass der Ladestrom auf der maximalen Leistung eingestellt istimage2.png
  5. Drücke auf OCPP-Server

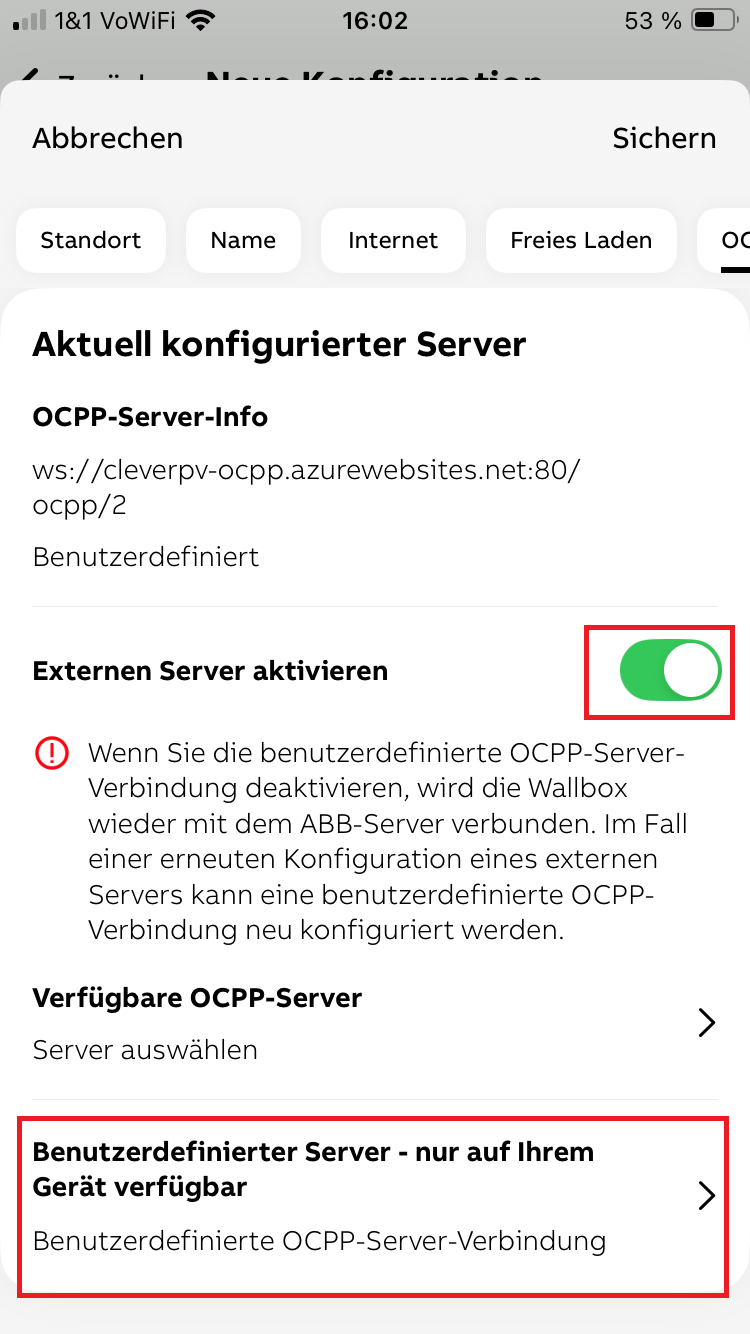

  6. Aktiviere Externen Server aktivierenimage3.png
  7. Gehe auf Benutzerdefinierter Server - nur auf Ihrem Gerät verfügbar

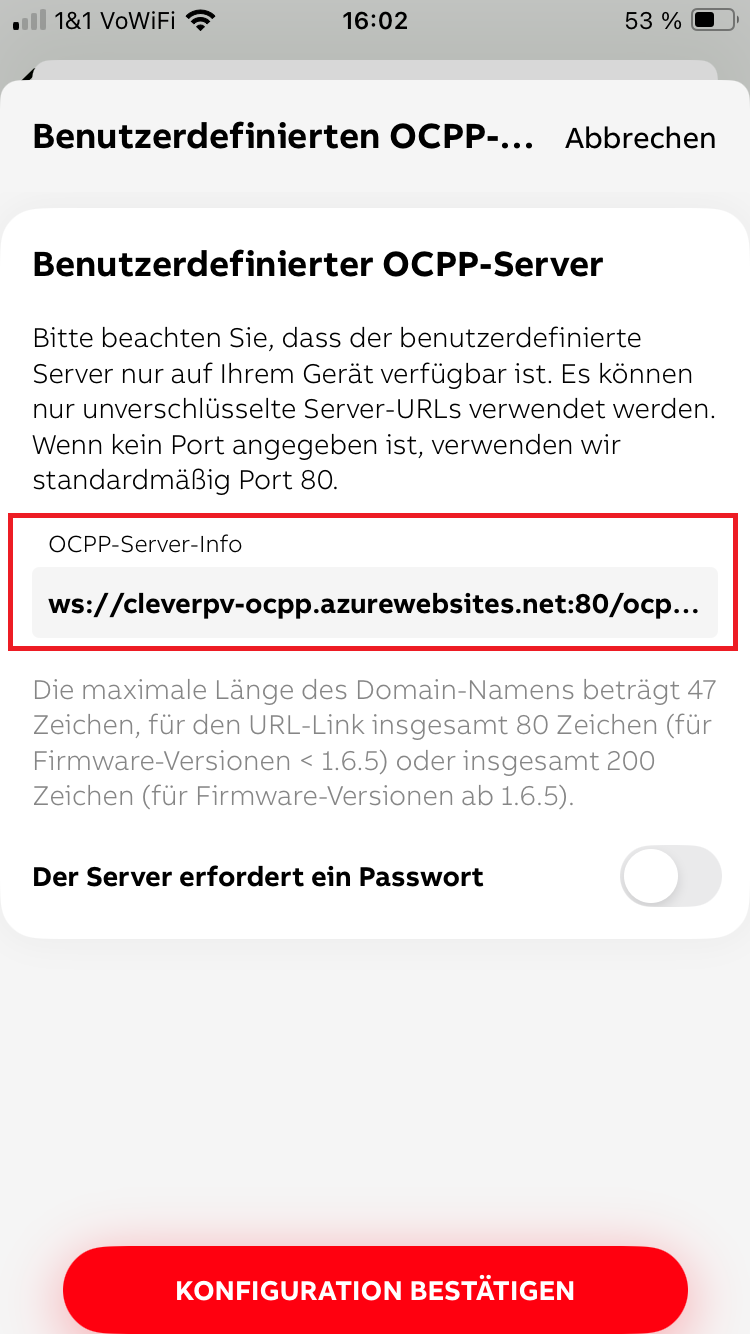

  8. Gib deine OCPP URL einimage4.png
  9. Drücke auf Konfiguration Bestätigen



Alternative Variante:

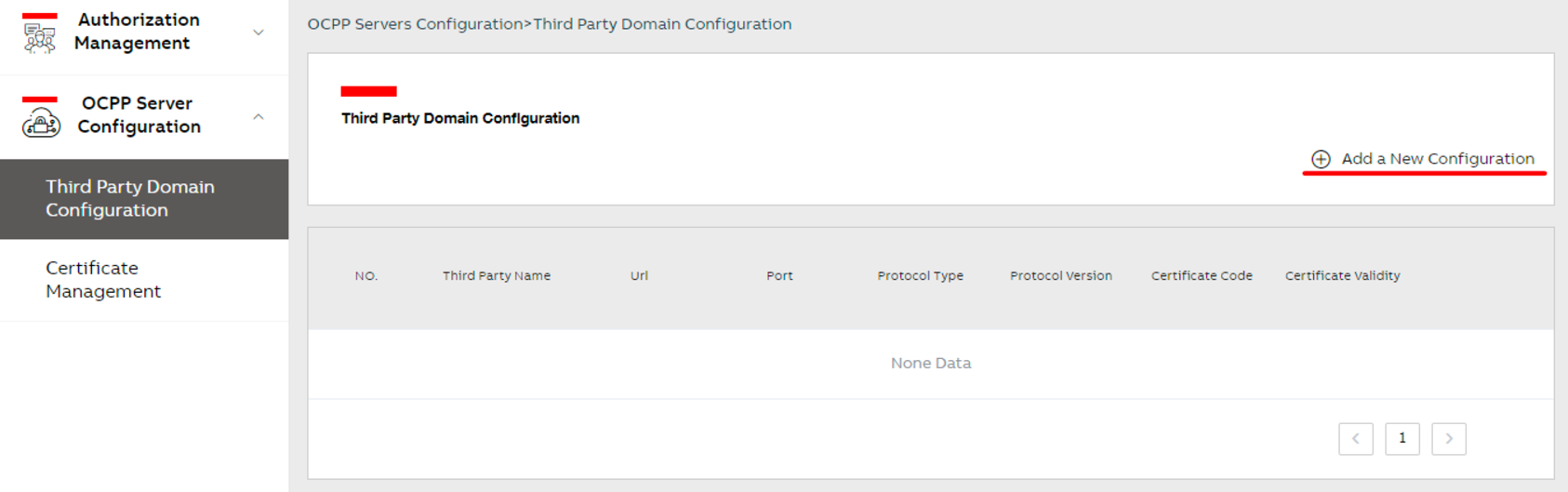

Um das OCCP Backend einzurichten, ist ein Zugang zu dem TerraConfig Portal https://abb.installer.chargedot.com/ notwendig. Dieser Zugang ist über ABB zu beantragen oder ggf. besitzt dein Installateur bereits einen Zugang.

Außerdem wird die TerraConfig App benötigt.



WICHTIG:

Bei der Eingabe der Daten ist darauf zu achten, dass als Type “ws://” ausgewählt ist und das Feld URL ohne vorangestelltes “ws://” ausgefüllt ist.

Ein Passwort ist nicht nötig, die [Checkbox Passwort] muss deaktiviert werden. Die Einrichtung ist mit [Okay] zu bestätigen.




Nach der Konfiguration im Portal öffnest du die TerraConfig App und verbindest dich mit deiner Wallbox.



In diesem Video ist erklärt wir du den OCCP Link auf deine Wallbox spielst.






Einbindung

Wenn du diese Konfiguration abgeschlossen hast, dann kann es bis zu 10min dauern bis sich deine Wallbox in unserem Backend anmeldet. Sobald die Verbindung zu deiner Wallbox hergestellt ist erscheint sie in unserer App im Dropdown Menü unter deiner OCPP-URL.




Jetzt kannst du die restlichen Wallboxeinstellungen vornehmen und deine Wallbox abspeichern.



⚠️ Um den ersten Status von der Wallbox zu bekommen muss ein Ladevorgang gestartet werden.
